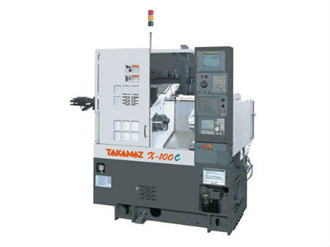

X-100C
追求高精度的加工 配备了新型CNC控制器 配备了高速伺服刀塔，缩短非切削时间,换刀时间只需0.2秒。
性能特点
X-100C追求高精度的加工
通过多年来对机床各部位的彻底研究及实际生产加工经验，通过各项耐热测试及不断的改良，实现了高精度,高稳定性。
配备了新型CNC控制器
配备*新型的FANUC OI-TD CNC控制器,提高工作效率,并采用电源再生方式，实现了节能。
配备了高速伺服刀塔，缩短非切削时间,换刀时间只需0.2秒。
机械规格:
项 目 | 单位 |
|
能 力 | 大加工直径 | mm | Φ180 |
大加工长度 | mm | 190 |
大棒材直径 | mm | (Φ26·Φ35·Φ42) |
卡盘尺寸 | inch | 6(8 Opt.) |
主
轴 | 主轴端形状 | JIS | A2-5 |
主轴轴承内径 | mm | Φ75（Φ85） |
主轴转速 | min-1 | Max4500(6000 Opt.) |
刀
架 | 刀架形状 |
| 8角转塔 |
角车刀 | mm | 20 |
钻孔刀架内径 | mm | Φ25 |
大行程 | X轴 | mm | 120(90:尾座规格时) |
Z轴 | 230 |
快速进给 | X轴 | M/min | 12 |
Z轴 | 18 |
马
达 | 主轴马达 | Kw | AC5.5/3.7(7.5/5.5 Opt.) |
进给马达 | X轴 | Kw | AC 1.0 |
Z轴 | AC 1.6 |
油压马达 | Kw | AC 0.75 |
大
小 | 主轴芯高度 | mm | 960 |
长X宽X高 | mm | 1,370 x 1,330 x 1,720 |
主体总重量 | kg | 2,200 |
总电源容量 | KVA | 13.1(16.3 Opt.) |
尾座装置(Opt.)
搭配日本原装进口尾座装置,应对从棒材作业到长轴类作业的广泛需求。
滑 座 移 动 量 | 170mm |
顶 针 移 动 量 | 80mm |
锥 度 尺 寸 | MT-3 |
顶 针 外 径 | 56mm |
可配备原装进口“∑上下料系统” (Opt.)
结构简捷,性能优越,价格低廉,修理、维护、使用方便,拥有实际销售3000台的成熟生产技术,可根据客户要求量身设计定做,实现自动化需求。
上下料系统规格:
项目 | 单位 | ∑（sigma） |
工作尺寸 | 直径(Max.) | mm | Φ60 |
质量（单侧） | Kg | 1.0 |
轴肩 （行走轴） | 驱动方式 |
| 伺服马达 |
行程 | mm | 340 |
快速进给 | M/min | 80 |
机械臂 （上下轴） | 驱动方式 |
| 伺服马达 |
行程 | mm | 240 |
快速进给 | M/min | 80 |
回转机械手 | 驱动方式 |
| 气缸 |
角度 | 度 | 90 |
